工場からロールフォーミングマシンを供給している私は、これらの重要な設備の曲げ精度についてよく質問されます。曲げ精度は最終製品の品質に直接影響するため、ロール成形では重要な要素です。このブログでは、ロールフォーミング機における曲げ精度とは何か、それに影響を与える要因、そして当社工場がどのようにして高精度な曲げを実現しているのかについて詳しく説明します。
ロールフォーミングマシンの曲げ精度を理解する
ロール成形機の曲げ精度とは、指定された寸法からの偏差を最小限に抑えながら、金属シートまたはストリップを希望の角度および形状に曲げる機械の能力を指します。部品を完璧に組み合わせる必要がある自動車、建設、製造などの業界では、曲げの精度が非常に重要です。たとえば、金属フレームの建設では、曲げのわずかな不正確さが接合部の位置のずれにつながり、建物全体の構造的完全性を損なう可能性があります。
曲げ精度は通常、用途に応じて度またはミリメートルで測定されます。ほとんどの場合、高品質のロール成形機は、プロファイルや加工される材料の複雑さに応じて、±0.5 度または ±0.1 ～ 0.5 ミリメートルの公差範囲内の曲げ精度を達成できる必要があります。
曲げ精度に影響を与える要因
ロール成形機の曲げ精度に影響を与える要因はいくつかあります。これらの要因を理解することは、機械オペレーターと製造業者の両方にとって、機器のパフォーマンスを最適化するために不可欠です。
材料特性
加工される材料の種類は、曲げ精度に重要な役割を果たします。金属が異なれば、延性、硬度、弾性の度合いも異なります。たとえば、アルミニウムは鋼よりも延性が高いため、ひび割れすることなく簡単に曲げることができます。ただし、その柔らかさにより、曲げプロセス中に変形しやすくなります。一方、高張力鋼を曲げるにはより大きな力が必要であり、その硬度にばらつきがあると曲げ結果が不均一になる可能性があります。当社の工場では、ロール成形機の設計とセットアップ時に材料の特性を考慮し、幅広い材料に対して正確な曲げを保証します。
機械の設計と製造の品質
高い曲げ精度を達成するには、ロール成形機の設計と製造品質が非常に重要です。振動によって材料がずれ、不正確な曲げが発生する可能性があるため、適切に設計された機械には、動作中の振動を最小限に抑えるために剛性の高いフレームが必要です。材料の成形を担当するロール ツールは、正確に機械加工され、適切に位置合わせされている必要があります。ロールの位置にずれがあると、不均一な曲がりや寸法誤差が発生する可能性があります。当社の工場では、高度な製造技術と高品質の材料を使用してロール成形機を製造し、長期的な安定性と精度を保証します。
ロールツーリングの設計
ロール ツールの設計も重要な要素です。ロールの形状、サイズ、表面仕上げは曲げ精度に大きく影響します。ロールは、成形される製品の特定のプロファイルに適合するように設計する必要があります。複雑なプロファイルの場合は、複数セットのロールが必要になる場合があり、スムーズで正確な曲げを保証するために各セットを慎重に調整する必要があります。当社のエンジニアリング チームは、最先端のソフトウェアを使用して、プロファイルの幾何学的および機械的要件をすべて考慮してロール ツールを設計します。
機械の設定と操作
正確な曲げ加工を実現するには、適切な機械設定と熟練した操作が不可欠です。機械の速度、曲げ加工中に加えられる圧力、材料の送り速度はすべて、材料の特性と目的のプロファイルに応じて慎重に調整する必要があります。さらに、オペレーターの経験とトレーニングも重要な役割を果たします。十分な訓練を受けたオペレーターは、材料の滑りやロール摩耗など、曲げプロセス中に発生する可能性のある問題を特定して修正できます。当社の工場では、お客様のオペレーターが機械を効果的に操作し、可能な限り最高の曲げ精度を達成できるように、包括的なトレーニングを提供しています。
当工場の曲げ精度の確保方法
当社の工場では、ロール成形機の高い曲げ精度を確保するためにいくつかの手順を踏んでいます。
先進の製造技術
当社は、ロール成形機を製造するために最新の製造技術に投資しています。当社の CNC マシニング センターは、ロールやフレームなどの機械のコンポーネントを非常に高い精度で加工できます。この精密な製造により、すべての部品が完全に嵌合することが保証され、潜在的な誤差の原因が最小限に抑えられます。
品質管理
当社では厳格な品質管理システムを導入しています。すべてのロール成形機は工場から出荷される前に一連のテストを受けます。これらのテストには、レーザー スキャナーや座標測定機 (CMM) などの精密測定ツールを使用した曲げ精度の測定が含まれます。また、さまざまな材料やプロファイルでの試運転も行い、さまざまな条件下での機械の性能を検証します。当社の高品質基準を満たした機械のみが出荷を承認されます。
継続的な改善
私たちは継続的な改善に取り組んでいます。当社の研究開発チームは、ロール成形機の曲げ精度を向上させるために、常に新しい技術と技術の研究開発を行っています。また、お客様からのフィードバックを収集し、製品やサービスの改善に活用します。
ロールフォーミング加工関連設備

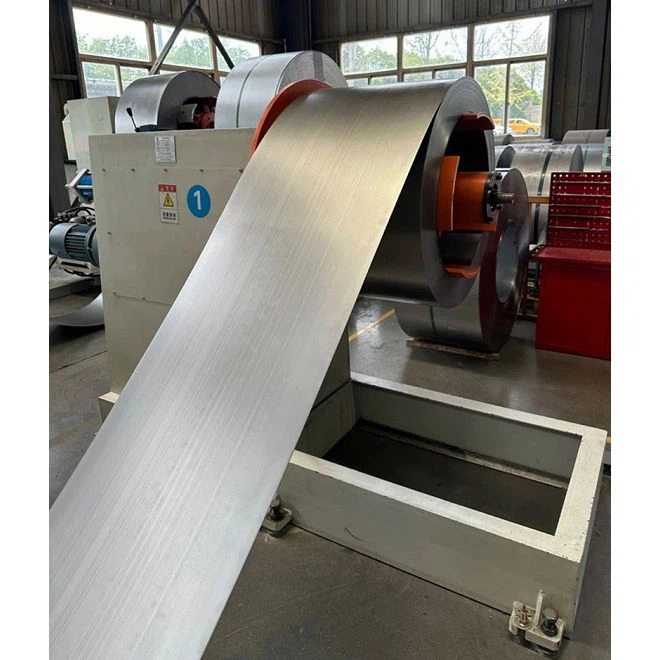

ロール成形機に加えて、生産ラインの他の機器も全体的な曲げ精度に影響を与える可能性があります。たとえば、自動繰出機金属コイルをスムーズに巻き戻すために使用されます。適切に機能する繰り出し機は、材料の一貫した送り速度を保証します。これは、正確な曲げに不可欠です。同様に、レベリング＆トリミングマシン材料を平らにしてエッジをトリミングし、ロール成形機に入る前に材料の品質を向上させることができます。当社についてさらに詳しい情報をご覧いただけますロール成形機当社のウェブサイトで。
結論
曲げ精度はロール成形機の重要な側面であり、材料特性、機械設計、ロール工具、操作などの複数の要因の影響を受けます。当社工場では、曲げ精度に優れた高品質なロール成形機を提供することに専念しています。当社は高度な製造技術、厳格な品質管理、継続的な改善を使用して、当社の機械がお客様のニーズを満たすことを保証します。
ロールフォーミングマシンをご検討中で、高精度の曲げ加工をお求めの場合は、ぜひお問い合わせください。当社の専門家チームは、お客様の特定の要件について話し合い、最適なソリューションを提供する準備ができています。自動車、建設、または精密な金属成形を必要とするその他の業界に携わっている場合でも、当社のロール成形機は生産目標の達成に役立ちます。
参考文献
- 『ロールフォーミングテクノロジーハンドブック』ジョン・W・ダウセット著
- 「金属成形: 力学と冶金学」ジョージ E. ディーター著
- ロール成形と金属曲げの精度に関する業界規格とガイドライン。
